兩種常用的非金屬補償器：功能特點與應用
聯系人：韓青云 13906278039
在管道系統中，由于溫度變化、機械振動、地基沉降或壓力波動等因素，管道會產生熱膨脹、位移、應力變形等問題。如果這些問題得不到有效解決，不僅會影響管道系統的正常運行，還可能導致管道損壞、接口泄漏甚至系統故障。
非金屬補償器（又稱非金屬膨脹節、柔性補償器）是一種用于管道系統中的柔性連接元件，主要功能是吸收因熱脹冷縮、機械振動或位移（軸向、橫向、角向）產生的應力，保護管道及設備安全運行。
非金屬補償器具有良好的補償能力、耐腐蝕性、隔音降噪性能以及適應復雜工況的優勢，廣泛應用于電廠、水泥、鋼鐵、化工、環保、供熱等領域。
介紹兩種常用的非金屬補償器類型
常用的非金屬補償器包括：矩形非金屬補償器、圓形非金屬補償器。
1. 矩形非金屬補償器
- 結構特點：矩形非金屬補償器的外形為矩形或方型，通常由非金屬柔性織物復合材料（如硅橡膠、氟橡膠、無堿玻璃纖維布、聚四氟乙烯等）與金屬框架（如不銹鋼或碳鋼框架）組合而成。
- 適用場景：主要應用于矩形風道、煙道、除塵管道、通風系統等截面為矩形的管道系統中，適合于大尺寸、大補償量、高溫、腐蝕性氣體或含塵介質的工況。
- 功能優勢：具有良好的軸向、橫向、角向多向補償能力，能有效吸收管道因熱脹冷縮、設備振動或基礎沉降引起的變形，同時具備優良的密封性、隔音、減震與耐腐蝕性能。

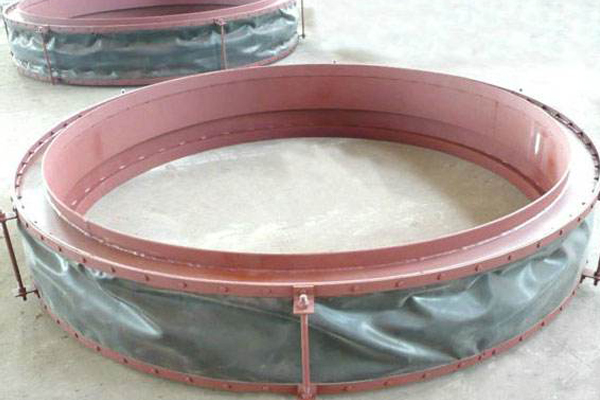

2. 圓形非金屬補償器
- 結構特點：圓形非金屬補償器為圓柱形結構，同樣由多層非金屬織物復合層與金屬支撐環、法蘭或接管組合構成，結構緊湊，柔性良好。
- 適用場景：廣泛應用于圓形管道系統，如煙氣管道、蒸汽管道、通風管道、化工管道等，尤其適用于中高溫、高壓、有輕微位移或振動的管道連接部位。
- 功能優勢：具備良好的軸向補償、少量橫向及角向位移補償能力，能夠有效緩解管道熱應力，防止管道因溫度變化或機械運動而受損，同時具有密封、耐腐蝕、耐高溫與減震降噪性能。
非金屬補償器制作的技術要點：
- 波紋設計：波高、波距、壁厚需根據補償量、剛度及疲勞壽命計算。
- 材料控制：嚴格檢查母材的無損檢測，確保無裂紋或夾雜。
- 焊接質量：焊縫需進行100%探傷（如X射線檢測），符合GB/T 12777等標準。
- 疲勞壽命：通過預變位處理提升長期運行的穩定性。
總之，矩形非金屬補償器與圓形非金屬補償器是當前工業管道系統中常用的兩類非金屬補償器，它們各自針對不同的管道截面形狀與工況需求，具備良好的柔性補償、耐腐蝕、密封及減震性能，是保障管道系統安全、穩定、高效運行的重要部件。
在實際工程選型中，應根據管道的介質類型、工作溫度、壓力等級、位移量、安裝空間及工況環境等因素，合理選用矩形或圓形非金屬補償器，以達到有效的補償效果與使用性能。
