波紋膨脹節能夠起到伸縮作用主要是靠波紋管來實現的，對波紋膨脹節的功能及強度設計主要是對波紋管的設計，對波紋管的不同設計及組合，可以使波紋管拉伸、壓縮或彎曲，從而形成軸向、橫向、角向三種基本形式的波紋膨脹節。
波紋膨脹節在設備連接中的應用：
彎管力平衡式波紋膨脹節用于設備與設備之間的連接，其作用是補償兩設萬備之間管路的熱膨脹，減小安裝誤差對設備產生的力，方便安裝。采用彎管力平衡式波紋膨脹節能使設備不受內壓產生的盲板力作用，改善設備的受力狀況，設備容易固定。 波紋膨脹節作為泵用軟聯管應用在泵的進、出口管路上。在泵的進、出口管路上安裝的通用型（即萬能式）膨脹節來補償管路的熱膨脹，減小管路熱膨脹對泵的推力，或吸收泵運行產生的振動。
如何對補償器進行選型:
由于受到各方面的制約是相當復雜的，但是任何復雜的管系都可以選用若干個固定支架在不同的部位選擇不同的設置，將其分成若干形狀相對簡單的單Du管段，“Z”型管段和“∏” 型管段等，并分別確定各管段的變形及補償量，由于補償器的種類很多，正確地選型是非常重要的，因此在管系的總體設計時，應充分地考慮到管線的走向和支撐體系（包括固定管架、導向滑動管架等）的設計和綜合考慮補償器的造型和配置，以示達到安全、合理、適用、經濟的組合。
波紋管補償器它是以波紋管為核心的撓性元件，在管線上再作軸向、橫向和角向三個方向的補償。軸向型補償器為了減少介質的自激現象。在產品內部沒有內套管，在很大程度上限制了徑向補償能力，故一般僅用以吸收或補償管道的軸向位移（如果管系中確需少量的徑向位移，可以訂貨時予以說明其徑位移量）：橫向位移補償器（大拉桿）主要吸收垂直于補償器軸線的橫向位移，小拉桿橫向位移補償器適合于吸收橫向位移，也可以吸收軸向、角向和任意三個方向位移的組合：鉸鏈補償器（也稱角向補償器）。它以兩上或三個補償器配套使用（單個使用鉸鏈補償器沒有補償能力），用以吸收單向平面內的橫向變形，萬向鉸鏈（角向）補償器，由兩個或三個配套使用，可吸收三維方向的變形量。
金屬U型波紋膨脹節word下載 金屬U型波紋膨脹節excel下載
概述：
金屬U型波紋膨脹節具有自身的Du特性，建議工程設計部門在選型時和本企業獲得聯系。根據客戶的需要及工程的工況條件提供完整的選擇類型方案及各支架受力分析計算，使管系工程達到理想設計(我企業采用國際上先進的美國SIMFLEXS管系工程設計軟件為您服務)。

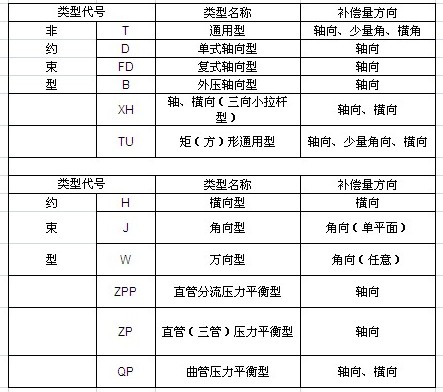

產品類型：
結構型式：
U型波紋膨脹節結構型式根據不同的邀請，設計制造為單層、雙層及多層、單層加強環、雙層加強環。帶加強環的波紋管在產品代號中注“K”，單層及雙層波紋管在產品代號中不注。
金屬U型波紋膨脹節除有同金屬軟件相同特點外，且具有重量輕、柔軟性好、耐高溫、抗腐蝕、不易老化、承受壓力高、使用壽命長、不受時間限制、抗震性好等優點。
金屬U型波紋膨脹節是由鋼絲編織橡膠管和膠管接頭(JB1819到1990-77)組合而成。管體分別為:編織一層、編織二層、纏繞三層、纏繞四層,視工作壓力而定。我廠特別設計用不銹鋼絲編織外套，既有包裝美化產品的作用，又增強耐壓性能和有效保護產品免受磨損或意外創傷到完美無缺、經久耐用的目的。
金屬U型波紋膨脹節是一種高品質的柔性連接管道，它是由極薄壁的、無縫或縱縫、不銹鋼管經過高精度塑性變形加工成形的。具有良好的柔軟性、抗疲勞性。耐高低溫、耐腐蝕性等諸多優點。廣泛應用于石油化工、鋼鐵冶金、橡膠、機械、電力等行業。
波紋膨脹節能夠起到伸縮作用主要是靠波紋管來實現的，對波紋膨脹節的功能及強度設計主要是對波紋管的設計。
| 編號 | 單位名稱 | 單位 | 數量 | 使用效果 |
| 1 | 中國機械對外經濟技術合作總公司（出口越南安培） | 臺 | 55 | 好 |
| 2 | 中國建材裝備有限公司（出口越南河仙） | 臺 | 28 | 好 |
| 3 | 中國航空技術進出口北京公司（出口泰國） | 臺 | 88 | 好 |
| 4 | 中國建材工業對外經濟技術合作公司（巴基斯坦） | 臺 | 43 | 好 |
| 5 | 中國新時代工程有限公司（坦桑尼亞） | 臺 | 38 | 好 |
| 6 | 中國石化工程第三建設公司 | 臺 | 64 | 好 |
| 7 | 中國石油化工股份有限公司安徽池州石化分公司 | 臺 | 49 | 好 |
| 8 | 中國核工業第二、三建設公司624項目部 | 臺 | 26 | 好 |
| 編號 | 公司名稱 | 單位 | 數量 | 使用效果 |
| 1 | 鹽城垃圾焚燒發電有限公司 | 臺 | 49 | 好 |
| 2 | 河南新鄉新亞熱電廠 | 臺 | 55 | 好 |
| 3 | 江蘇雙燈集團 | 臺 | 23 | 好 |
| 4 | 輝縣市電磁線廠 | 臺 | 86 | 好 |
| 5 | 四川鍋爐廠 | 臺 | 43 | 好 |
| 6 | 華東第一機械動力公司 | 臺 | 30 | 好 |
| 7 | 華東第二機械動力公司 | 臺 | 36 | 好 |
| 8 | 張家港盛港裝飾公司 | 臺 | 35 | 好 |
| 9 | 濟寧建威安裝工程公司 | 臺 | 30 | 好 |
| 10 | 張家港保稅區國貿公司 | 臺 | 47 | 好 |
| 11 | 上海藍濱石化股份有限公司 | 臺 | 40 | 好 |
| 12 | 山東壽光富康制藥有限公司 | 臺 | 26 | 好 |
| 13 | 山東天信紡織有限公司 | 臺 | 34 | 好 |
| 14 | 張家港保稅區盛港國際項目公司 | 臺 | 48 | 好 |
| 15 | 山東廣饒石化集團股份有限公司 | 臺 | 16 | 好 |
| 16 | 洛陽森鑫新技術開發公司 | 臺 | 42 | 好 |
| 17 | 山東昌邑石化有限公司 | 臺 | 96 | 好 |
| 18 | 甘肅蘭州窯街煤電有限公司 | 臺 | 41 | 好 |
| 19 | 河南安裝集團有限公司 | 臺 | 47 | 好 |
| 20 | 徐州三原電力測控技術有限公司 | 臺 | 32 | 好 |
| 編號 | 公司名稱 | 單位 | 數量 | 使用效果 |
| 1 | 中國航空技術進出口北京公司(出口國) | 臺 | 88 | 好 |
| 2 | 中國建材工業對外經濟技術合作公司(巴基期坦) | 臺 | 43 | 好 |
| 3 | 成都邦斯特科技有限責任公司 | 臺 | 35 | 好 |
| 4 | 宜賓天原特種水泥有限責任公司 | 臺 | 46 | 好 |
| 5 | 四川雙馬集團 | 臺 | 52 | 好 |
| 6 | 甘肅平?jīng)銎钸B山水泥有限公司 | 臺 | 49 | 好 |
| 7 | 濟南山水集團平陰一期工程 | 臺 | 55 | 好 |
| 8 | 湖南郴州東江鑫磊水泥有限責任公司 | 臺 | 23 | 好 |
| 9 | 河南孟電集團水泥有限公司 | 臺 | 86 | 好 |
| 10 | 江西泰和玉華水泥有限公司 | 臺 | 43 | 好 |
| 11 | 貴州普定明達水泥有限公司 | 臺 | 30 | 好 |
| 12 | 淄博山水水泥有限公司 | 臺 | 36 | 好 |
| 13 | 濟南山水集團平陰二期工程 | 臺 | 30 | 好 |
| 14 | 黑河明基水泥有限公司 | 臺 | 47 | 好 |
| 15 | 江蘇恒來水泥有限公司 | 臺 | 35 | 好 |
| 16 | 湖北當陽水泥有限公司 | 臺 | 43 | 好 |
| 17 | 吉林通化特種水泥集團股份有限公司 | 臺 | 34 | 好 |
| 18 | 河南新鄉市輝縣孟電水泥有限公司 | 臺 | 47 | 好 |
| 19 | 太原獅頭集團朔州水泥有限公司 | 臺 | 26 | 好 |
| 20 | 陜西漢口水泥建材公司 | 臺 | 37 | 好 |
| 21 | 吉林通化特種水泥集團股份有限公司 | 臺 | 18 | 好 |
| 22 | 河南濟源市太行水泥有限公司 | 臺 | 46 | 好 |
