套筒補償器說明：
　　套筒式補償器稱管式伸縮節、管道伸縮器，是熱流體管道的補償裝置，主要用于直線管道的輔設。適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。
　　套筒式補償器適用于介質工程壓力≤2.5MPa,介質溫度-40℃~600℃。
　　套筒式補償器采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數小（0.04~0.10)，不老化，效果好，維修方便等特點。
　　套筒式補償器的使用壽命大，疲勞壽命與管道相當。滑動表面經特殊處理，在鹽水、鹽溶液等環境下耐腐蝕性能好，比奧氏體不銹鋼高50倍以上。同時，多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。
　　套筒式補償器對氯離子含量無要求，特別適用于介質或周圍環境氯離子超標的系統上。
　　套筒式補償器分單向型和雙向型補償結構，雙向型特點是不論介質從補償器何端流入，其補償器兩端的滑動套筒總是自由滑動，達到雙向補償作用，增大補償量。
　　直埋型套筒式補償器能直埋于地下，安裝時可不設置維修井，工程造價低。

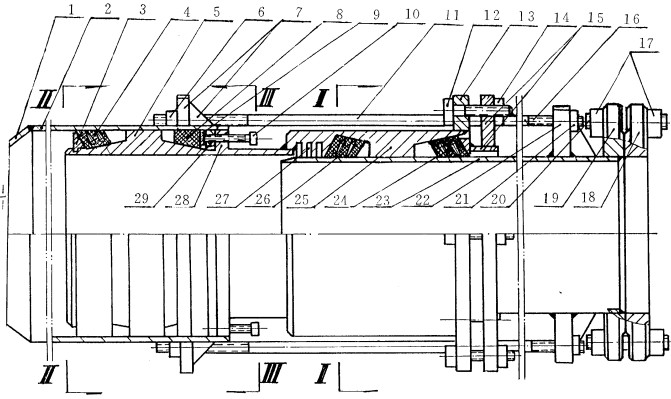

雙向套筒補償器分解圖和分解說明：

　1、雙向套筒補償器，由左端套管2、左端芯管5、右端套管25、右端芯管23、左端內密封圈4、左端外密封圈8、右端內密封圈26、右端外密封圈24及連接緊固件構成。 其特征在于：左端套管2的內圓和左端芯管5的外壁凸起的兩側之間各有一個圓環狀楔錐形空間，右端套管25的內部凸起的兩側和右端芯管23的外圓之間也各有一個圓環狀楔錐形空間，其各自的圓環狀楔錐形空間內，分別裝有于其相匹配的圓環狀楔錐形的左端內密封圈4、左端外密封圈8、右端內密封圈26、右端外密封圈24。

   2、根據權利要求1所述的一種雙向套筒補償器，其特征還在于用于密封的左、右兩端的內、外密封圈可以是實芯的，也可以是虛芯的，即在密封圈的圓環狀楔錐體的中間開有“V”字型圓環狀構槽，其溝槽可以是一個，也可以是多個，內、外密封圈可以同時用實芯的，也可以同時用虛芯的，也可以混用。

    套筒補償器稱管式伸縮節、管道伸縮器，是熱流體管道的補償裝置。
